我們在西門子810D/840D系統維修時，經常會發現諸如西門子CCU和NCU等因為產生故障原因導致發生數據丟失現象，而我們之前如果沒對此數據進行保存備份的話，就會造成巨大的損失，為了防止意外發生，我們盡量在發生故障之前完成一次數據備份。下面我們將談到幾種數據備份和恢復的方法：

　　一、西門子系統的數據備份

　　SINUMERIK 數據分為三種

　　(1) NCK數據備份;

　　(2) PLC數據;

　　(3) MMC數據;

　　其中MMC100.2僅包括前面兩種。

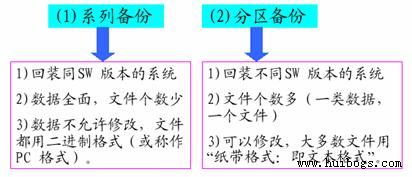

　　數據備份分為兩種方法：

　　數據備份輔助工具

　　(1)傳輸軟件(可用西門子系統提供pcin)

　　(2)傳輸電纜;

　　(3)PC 機;

　　2、系列備份

　　(1)、傳輸參數的設定(西門子系統V24)

　　進行數據備份前，應先確認接口數據設定。根據兩種不同的數據備份的方法慧博時代公司版權所有，接口數據設定有兩種：PC格式和紙帶格式。

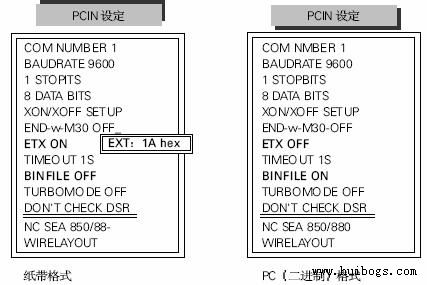

　　西門子840D 810D V.24參數設定如表3-3所示

　　表3-3西門子系統傳輸參數設置表

　　操作步驟：

　　MMC100.2

　　按下(Switch-over鍵)→“Service”→“V24或PG/PC”(垂直菜單)→“Settings”

　　MMC103

　　按下(Switch-over鍵)→“Service”→“V24或PG/PC”(垂直菜單)→“Interface”

　　(2)、MMC100.2的數據備份

　　對MMC 100.2做數據備份，一般是將數據傳至外部計算機內。具體操作步驟如下：

　　a、連接PC至MMC的接口X6;

　　b、在MMC上操作：按照前述的步驟設置V24參數(參數要與接受數據的計算機相匹配)

　　西門子傳輸參數設定圖示

　　c、在計算機上，啟動傳輸軟件(西門子系統通常使用PCIN)選擇接受(DATAIN),并指定數據所要保存的路徑、文件名。然后確認，回車使計算機處于接受等待狀態。

　　傳輸軟件的主菜單

　　RS232接口的設置

　　d、在MMC設定完傳輸參數以后，返回;在“data out”→將光標移至“start-up data” →按下“input”鍵(黃色，位于NC鍵盤上)。移動光標選擇“NCK”或“PLC”;

　　e、MMC上按“start”軟件鍵;(垂直菜單上)

　　f、在傳輸時，會有字節數變化以表示正在傳輸進行中，可用“stop”軟鍵停止傳輸。

　　(3)、MMC103的數據備份

　　由于MMC103可帶軟驅、硬盤、NC卡;它的數據備份可更加靈活，可選擇不同的存儲目標，具體操作步驟如下：

　　a、在主菜單中選擇“service”操作區;

　　b、按擴展鍵 在“series start-up”選擇存檔內容NC、PLC、MMC并定義存檔文件名;

　　c、從垂直菜單中，選擇一個作為存儲目標：

　　V24 → 通過電纜傳至外部計算機(PC)

　　PG → 程編器;

　　DISK → MMC所帶的軟驅中的軟盤;

　　Archive→ 硬盤;

　　NC CARD→ NC卡

　　選擇其中第一第二項時，應按“INTERFACE”軟鍵，設定接口V24參數;

　　d、若選擇備份數據到硬盤，則：“Archive”(垂直菜單) “Start”

　　3、分區備份

　　對于MMC100.2,與系列備份不同的是：

　　第一步V24參數設定為紙帶格式;

　　第二步數據源不再是“Start-up data”而是“Data”;

　　其余各部操作均相同，具體操作如下：

　　(1)、連PC/PG到MMC;

　　(2)、“Service”→“V24 PG/PC”(垂直菜單)→“Settings”(設定V24為菜單格式);

　　(3)、啟動傳輸軟件(西門子PCIN)→ 選擇數據輸入(Data)確定路徑和文件名;

　　(4)、MMC上“Data out”→移光標至“Data”→“input”鍵→ 選擇某一種要備份的數據;

　　(5)、MMC上“Start”www.077186.com(垂直菜單“對于MMC103，與系列備份不同的是第二步無需按擴展鍵，而直接按“data out”，具體步驟為：

　　a、“Service”;

　　b、“data out”;

　　c、從垂直菜單選存儲目標;

　　(a)、 “Interface”設定接口參數為紙帶格式;

　　(b)、“start”(垂直菜單);

　　(c)、確定路徑和文件名→“ok”(垂直菜單)。

　　成功后在相應的路徑下，會找到備份文件。

　　二、數據的恢復

　　恢復數據是指系統內的數據需要用存檔的數據通過計算機或軟驅等傳入系統慧博時代公司版權所有。它與數據備份是相反的操作。

　　1、MMC100.2的操作步驟。

　　在MMC上做：

　　(1)、連接PG/PC到系統MMC100.2;

　　(2)、“Service”;

　　(3)、“Data In”;

　　(4)、“V24 PG/PC”(垂直菜單);

　　(5)、“setting”設定V24參數，完成后返回;

　　(6)、“start”(垂直菜單);

　　在PC上做：

　　(1)、PC上啟動傳輸軟件(西門子一般選用PCIN);

　　(2)、在傳輸軟件中，選中“輸出”(PCIN中為“Data Out”)。選中原備份的文件并回車。

　　2、MMC103的操作步驟(從硬盤上恢復數據)：

　　(1)、“service”;

　　(2)、按擴展鍵;

　　(3)、“Services start-up”;

　　(4)、“Read Start-up Archive”(垂直菜單);

　　(5)、找到原備份文件，并選中“OK”;

　　(6)、“Start”(垂直菜單);

　　我們在做數據備份或數據恢復工作時，必須要遵循兩個原則：

　　1、遠是準備接收數據的一方先準備好，處于接收狀態;

　　2、輸入、輸出端兩端參數應該設定一致;
